Master-ring Ø 80 mm voor doorvoer Ø 32-35 mm

Drukwaterdichte afdichtring voor mantelbuizen. Waterdicht afdichten van leidingen in
doorvoeren of boorgaten.

Hydon waterdichte doorvoeren worden toegepast voor het waterdicht doorvoeren van kabels, leidingen en buizen door betonconstructies. Ze zijn geschikt voor onder andere kelderwanden, funderingen, pompputten, schachten en technische ruimtes waar vocht, grondwater of drukwater een rol speelt.
Deze doorvoeren zijn zowel verkrijgbaar in standaard afmetingen als maatwerk.

Het product wordt kant-en-klaar geleverd.

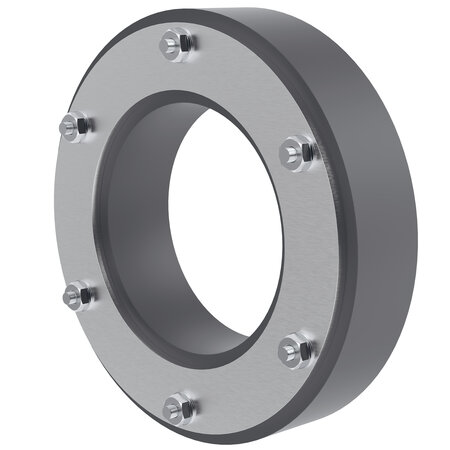

De MASTER-RING ringruimteafdichting bestaat telkens uit een rubberen element, twee drukplaten en het bijbehorende aantal schroeven en moeren.

De drukplaten, schroeven en moeren zijn vervaardigd uit V2A-materiaal.

Benodigd gereedschap:

reinigingsmateriaal, eventueel PUR-hars, meetgereedschap, momentsleutel, hulpmiddelen voor markeringen.

Vóór de montage van de MASTER-RING-ringafdichting moeten zowel het binnenoppervlak van de muurdoorvoer als het buitenoppervlak van de mediabuis (gas-, water-, afvoerleiding of kabel) worden gereinigd.

De medi leidingen moeten in het afdichtingsgebied vormvast en onbeschadigd zijn.

Bij inbouw van een MASTER-RING ringruimteafdichting in een kernboring of voeringbuis raden wij aan het binnenoppervlak vooraf te conserveren met epoxyhars om a) eventueel doorgesneden wapeningsstaven tegen corrosie te beschermen en/of b) bij sterk poreuze, geribbelde of met holtes bezaaide oppervlakken een gesloten, dragend oppervlak te creëren.

Plaats de MASTER-RING ringruimteafdichting in de voeringbuis of de geconserveerde kernboring en voer de mediabuis erdoorheen.

De MASTER-RING ringruimteafdichting moet zo ver mogelijk naar de buitenzijde (grond- of waterzijde) worden gemonteerd.

Hierbij moet erop worden gelet dat de moeren later te allen tijde kunnen worden gecontroleerd of aangedraaid.

De moeren moeten zich later aan de „lucht“-zijde bevinden.

Draai de moeren een voor een met de hand kruislings vast met een momentsleutel.

Dit proces moet in meerdere stappen worden herhaald totdat het voorgeschreven maximale koppel is bereikt.

Deze werkwijze garandeert een gelijkmatige druk van de rubberen ring tegen de wanden.

Het koppel moet na ca. 1 - 2 uur, nadat het rubberen onderdeel voor het eerst is ontspannen, worden gecontroleerd en indien nodig moeten de moeren opnieuw worden aangedraaid.
