Artikelnummer: 400311

Master Connector 100/75M Ø 100mm, voor mantelbuis Ø 75mm

 29,79 (Incl. BTW) 24,62 (Excl. BTW)

1-5 werkdagen

Door- en voor betonspecialisten
Kennis uit ervaring
Vragen? We staan voor u klaar
Beschrijving

De Master Connector is een drukwaterdichte aansluitafdichting voor het verbinden van geribbelde kabelbeschermingsbuizen en KG-afvoerbuizen met een kernboring of ingestorte doorvoerbuis. De flexibele afdichting wordt rechtstreeks in de opening geplaatst, waardoor geen afzonderlijke afdichtingsring of kit nodig is.

De Master Connector is geschikt voor onder andere kelderwanden, funderingen en technische ruimtes waar kabels of leidingen via een beschermbuis waterdicht de betonconstructie binnenkomen.

Hydon omvat oplossingen voor het water- en drukwaterdicht doorvoeren van kabels, leidingen en buizen door betonconstructies. Het assortiment bestaat onder andere uit doorvoerbuizen, muurkragen, ringruimteafdichtingen en complete invoersystemen voor nieuwbouw en renovatie.

Hydon waterdichte doorvoeren worden toegepast in kelderwanden, funderingen, betonvloeren, pompputten, schachten en technische ruimtes waar bescherming tegen vocht, grondwater of drukwater noodzakelijk is. De producten zijn verkrijgbaar in verschillende standaardafmetingen en kunnen, afhankelijk van de toepassing, ook op maat worden geleverd.

Montage

Controleer of de gekozen Master Connector past bij de diameter van de kernboring of doorvoerbuis en bij de aan te sluiten buis. Reinig de opening en plaats de aansluitafdichting gelijkmatig in de kernboring of doorvoerbuis.

Sla de afdichting met een rubberen of kunststof hamer voorzichtig en gelijkmatig naar binnen totdat deze vlak aansluit op het betonoppervlak. Plaats vervolgens de roestvaststalen spanbeugel over de aansluiting.

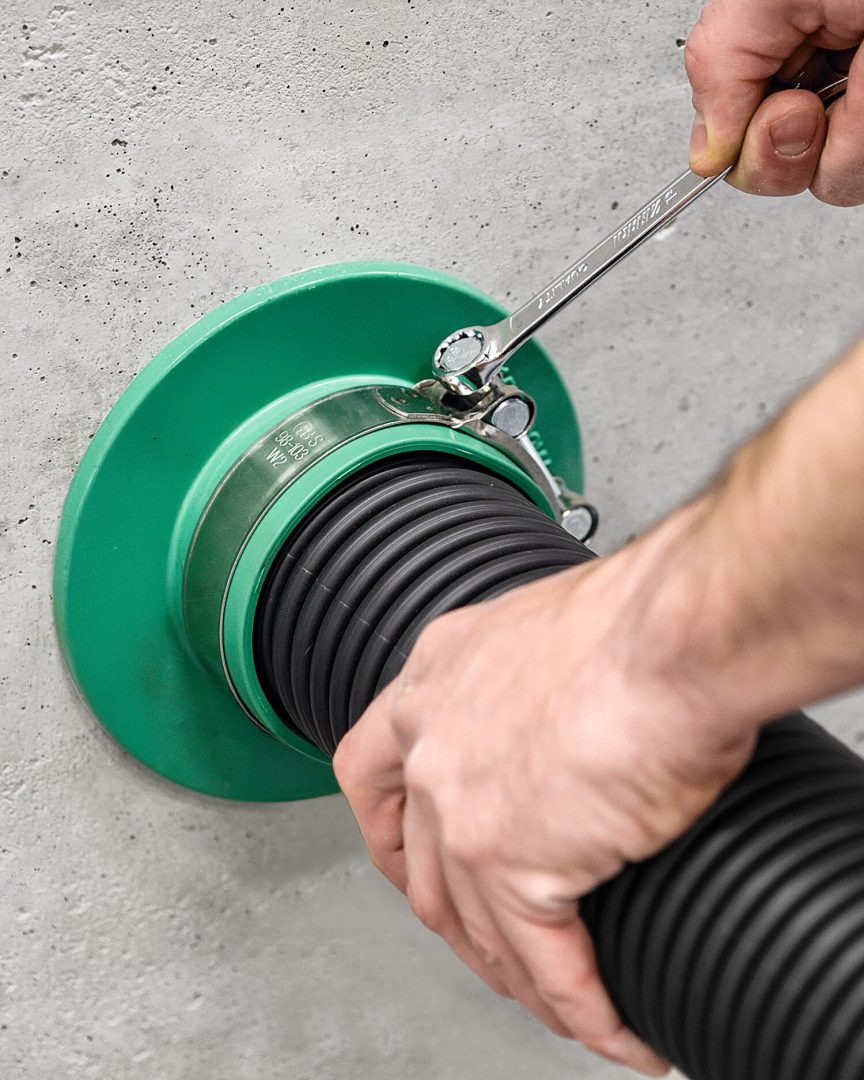

Schuif een geribbelde kabelbeschermingsbuis tot aan de aanslag in de afdichting. Een KG-buis wordt volledig door de afdichting geschoven tot de benodigde aansluitpositie is bereikt. Draai daarna de spanbeugel met een ringsleutel handvast aan.

Voordelen van Master Connector 100/75M Ø 100mm, voor mantelbuis Ø 75mm
  • Drukwaterdichte aansluiting op kernboringen en doorvoerbuizen
  • Geschikt voor geribbelde kabelbeschermingsbuizen en KG-buizen
  • Snelle montage zonder afzonderlijke afdichtingsring of kit
  • Rechtstreeks in de bestaande opening te monteren
  • Flexibele afdichting van een TPE-mengsel
  • Spanbeugel van roestvast staal
  • Geschikt voor kernboringen van 100 en 150 mm
  • Voor aansluitbuizen met een diameter van 75, 90 of 110 mm
  • Geribbelde kabelbeschermingsbuizen drukwaterdicht tot 1 bar
  • KG-buizen drukwaterdicht tot 2 bar
  • Geschikt voor temperaturen van circa -30 °C tot +70 °C
  • Praktische oplossing voor kabel-, leiding- en afvoerdoorvoeren

De beschikbare uitvoering moet worden gekozen op basis van zowel de diameter van de kernboring of doorvoerbuis als het type en de buitendiameter van de aan te sluiten buis.

Specificaties
Diameter

100mm

Voorraadstatus

1-5 werkdagen

Doorvoer diameter

Ø 75mm
